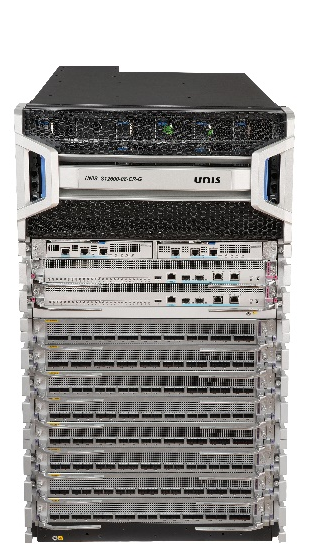

S12600-08-CR-G

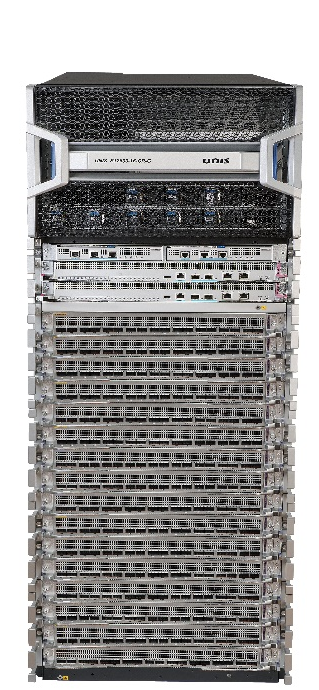

S12600-16-CR-G
UNIS S12600-CR-G系列交换机产品是紫光恒越技术有限公司（以下简称UNIS）面向广域网、5G承载网以及数据中心DCN和数据中心DCI互联场景推出的交换机产品，采用先进的CLOS+多级多平面正交交换架构，可提供超强的转发性能和十分丰富的广域流量调度特性。
S12600-CR-G是目前业界性能领先的交换路由器产品，单机最大可以提供3072个线速10G/25G端口或者768 个线速40G/100G/400G端口，提供超高密度万兆、25G和高密40G、100G、400G能力；支持独立的控制引擎、检测引擎、维护引擎，为系统提供强大的控制能力和50ms的高可靠保障。S12600-CR-G系列产品能够适应不同网络规模的端口密度和性能要求，为广域互联建设提供有力的设备保障。同时结合UNIS系列路由器、交换机、安全、iMC以及SDN解决方案为广域融合互联场景提供全系列的解决方案。
S12600-CR-G产品型号包括S12600-16-CR-G和S12600-08-CR-G。
采用先进的CLOS/CLOS+多级多平面正交交换架构，采用无背板/无中板设计，提供持续的带宽升级能力。
支持高密10GE/25GE/40GE/100GE/200GE/400GE以太网端口，充分满足数据中心应用及未来发展需求。
独立的交换网板，控制引擎和交换网板硬件相互独立，最大程度的提高设备可靠性，同时为后续产品带宽的持续升级提供保证。
风扇和电源框冗余设计。
SRv6是面向未来的新一代协议类型，天然支持IPv6，满足海量地址空间接入；SRv6可以标识应用和租户，实现时延、带宽等智能选路，保障SLA；同时SRv6实现了统一协议，简化了配置。
SRv6采用长度为128bit的Segment定义网络功能，然后通过对Segment进行排列就可以实现网络设备的一系列转发、处理行为，从而完成业务编排。相较于MPLS SR协议具备可扩展性更强，与SDN控制器兼容性更好，更利于在DCI、MAN等场景部署应用。
SRv6的显著特征，是转发面采用IPV6，基于IPV6可达性更加容易实现不同网络互连，在域内采用SRV6方式转发，而在域间，仅需要采用普通IPV6转发即可，不需要像MPLS一样，由于需要将MPLS转换为IP，做大量复杂的配置。
IEEE 1588v2作为一种主从同步系统，在系统的同步过程中，主时钟周期性发布PTP时间同步协议及时间信息，从时钟端口接收主时钟端口发来的时间戳信息，系统据此计算出主从线路时间延迟及主从时间差，并利用该时间差调整本地时间，使从设备时间保持与主设备时间一致的频率与相位。IEEE1588v2可以同时实现频率同步和时间同步，时间传递的精度保证主要依赖于两个条件计数器频率准确和链路的对称性。与传统授时技术相比，IEEE1588v2有着明显的优势。其采用双向信道，精度为ns级，费用低，能适应不同的接入环境等等。在对精度不断要求提高的行业背景下，IEEE1588v2已成为一种发展的必然趋势。
采用了创新的硬件设计，通过独立的控制引擎、检测引擎、维护引擎为系统提供强大的控制能力和高可靠保障。
独立的控制引擎，提供强大的主控CPU系统，轻松处理各种协议报文及控制报文，并支持协议报文精细控制，为系统提供完善的抗协议报文攻击的能力。
独立的检测引擎，提供高可靠和高性能的FFDR（Fast Fault Detection and Restoration-快速故障检测及恢复）系统，用于BFD等快速故障检测，并与控制平面的协议实行联动，支持快速保护切换和快速收敛，可以实现快速的故障检测，保障业务不中断。
独立的维护引擎，智能化的EMS（Embedded Maintenance Subsystem-嵌入式维护子系统） CPU系统，该CPU系统支持电源智能管理，可以支持单板顺序上下电（降低单板同时上电带来的电源冲击，提高设备寿命，降低电磁辐射，降低系统功耗），设备在线状态检查。
独立的监控引擎，与业务控制平面完全分离，对设备硬件工作状态进行实时监控，包括电源负载及功率调整、风扇转速自动调整、整机能耗动态调配等。
S12600-CR-G系列交换机支持M-LAG（Multichassis Link Aggregation Group）跨设备链路聚合技术(原DRNI技术)，通过将两台物理设备在转发层面虚拟成一台设备来实现跨设备链路聚合，保持控制层面互相独立，从而将单板级可靠性提升至设备级可靠性。
M-LAG将控制平面与数据层面解耦，各节点设备可独立升级，保障用户业务零中断。
设备的双活接入，提供了设备级冗余保护和流量负载分担，同时提高系统的可靠性。
S12600-CR-G系列交换机支持VXLAN（Virtual eXtensible LAN，可扩展虚拟局域网络）技术， VXLAN是基于IP网络、采用“MAC in UDP”封装形式的二层VPN技术。VXLAN可以基于已有的服务提供商或企业IP网络，为分散的物理站点提供二层互联，并能够为不同的租户提供业务隔离。
支持EVPN（Ethernet Virtual Private Network，以太网虚拟专用网络），EVPN是一种二层VPN技术，控制平面采用MP-BGP通告EVPN路由信息，数据平面支持采用VXLAN封装方式转发报文。
支持大二层互联技术，可以通过EVPN+VXLAN实现大二层互通，实现跨数据中心多个站点之间的互联。
支持大容量的ARP/ND、MAC、ACL表项，可以适应大型数据中心网络扁平化组网需求。
S12600-CR-G系列产品支持BFD for VRRP/BGP/IS-IS/RIP/OSPF静态路由等。
支持NSR/GR for OSFP/BGP/IS-IS等。
支持与思科等厂商设备实现STP/PVST/PVST+、OSPFv2和BGP等常用协议对接。
控制引擎和交换网板硬件相互独立，实现控制平面和转发平面的物理分离，控制引擎1+1冗余；交换网板N+M冗余；风扇系统冗余设计；电源模块N+M冗余；最大限度的提高系统的故障隔离能力和可靠性。
控制平面的多级保护及安全性，S12600-CR-G的控制平面策略特性通过配置QoS过滤和限速来管理从数据平面（DP）到控制平面（CP）的报文流，保护S12600-CR-G交换机在遭受DDoS攻击时能识别和保护重要的报文，丢弃非法的报文，保证控制平面在遭受攻击或者大流量的情形下维护正常的转发和协议状态。
支持海量的ACL规则，且满足全线速转发；可以对各种L2/IPv4/IPv6/MPLS报文及其字段组合进行精细的安全接入控制。
支持硬件级加密MACSec技术（802.1ae），区别于传统端到端基础应用层保护的软加密技术，MACSec通过鉴别数据源的密码技术保护管理桥接网络和其他数据的控制协议，保护信息完整并提供再保护和保密服务。通过确认由该站发来的帧，可根源上保护2层协议受到攻击。
面对下一代数据中心突发流量，创新的采用了“分布式入口缓存”技术。每个端口可以精确地对所有流向该端口的各个业务流进行精确的带宽分配和流量整形，转发平面的精确调度确保支持Ingress方向的分布式缓存，有效共享和利用分布在各线卡上的缓存空间，提供更好的缓存效果。
网络应用模型已经由C/S转换为B/S模型，应用方式的转变，导致网络突发流量的增大，大缓存机制已经成为网络设备的迫切需求。S12600-CR-G每万兆端口支持1600ms突发流量，再结合分布式入口缓存机制，满足大型数据中心高突发流量的需求。
单芯片支持8GB缓存，线卡最大支持32GB（4*8GB，各芯片独立，无法共享）。
整机最大支持64K的硬件队列，支持精细化QoS和流量管理，能准确的按照需求配置给不同用户、不同业务流分配不同的优先级和队列，保证不同的带宽、业务延迟和抖动性能。
在线状态检测机制，通过专用的维护引擎，可以实现对设备的交换网板，背板通信通道，业务通信通道，关键芯片，存储器等进行检测。一旦相关模块发生故障，通过EMS上报给系统。
单板隔离功能，可以将指定单板从转发平面中隔离出来，不再参与转发平面的转发，但被隔离单板仍在控制平面中，可对其进行管理操作。可以对该单板进行实时诊断、CPLD升级等业务处理，不影响整机系统的业务。
支持以太网OAM，提供多种设备级和网络级的故障检测手段。
S12600-CR-G系列产品基于OAA（Open Application Architecture）理念设计，创新性的推出了对外开放的业务平台。
S12600-CR-G系列产品通过智能化的EMS引擎系统，支持对电源的智能管理功能，可以支持单板顺序上电（降低单板同时上电带来的电源冲击，提高设备寿命，降低电磁辐射），可以控制单板下电，隔离故障/空闲单板，降低系统功耗。
S12600-CR-G系列产品风扇采用高效PWM调速风扇，支持无级调速。系统可以自动收集单板温度，根据设备实际情况计算风扇调速曲线，并将调速命令下发到风扇框。系统支持风扇状态监控（转速监控、故障告警等）可以根据环境温度、单板配置自动分区调速，降低设备功耗和运行噪声，有效降低环境噪音并延长风扇寿命。
S12600-CR-G系列产品支持内部端口的自动检测，当某槽位未配置接口板时，或者端口未连接线缆时候，系统可以自动关闭相应的内部端口，节省了整机功耗。
S12600-CR-G系列产品采用前后直通式通风，严格前后风道设计，通风散热效率高，节能环保，可以满足数据中心机房高效散热和能耗要求。
表1-1 S12600-CR-G规格列表
|
项目 |
S12600-08-CR-G |
S12600-16-CR-G |
| 交换容量 | 1807Tbps/ 5422Tbps | 3615Tbps/ 10844Tbps |
| 包转发率 | 460800Mpps | 921600Mpps |
|
主控板槽位数 |
2 |
|
|
业务板槽位数 |
8 |
16 |
|
交换网板槽位数 |
9 |
|
|
外型尺寸（H ×W ×D） |
842mmx442mmx920mm |
1331mmx442mmx920mm |
|
整机重量（满配重量） |
≤400kg |
≤620kg |
|
冗余设计 |
主控、交换网板、电源、风扇等关键部件采用冗余备份设计 |
|
|
以太网功能 |
支持802.1Q |
|
|
流量监控 |
支持sFlow/NetStream |
|
|
广域网功能 |
支持SR（Segment Routing） |
|
|
IP路由 |
支持静态路由、RIP、OSPF、IS-IS、BGP4等 |
|
|
IPV6特性 |
支持IPv6 ND（Neighbor Discovery） |
|
|
组播协议 |
支持IGMP V1/V2/V3、IGMP V1/V2/V3 Snooping、IGMP Proxy |
|
|
MPLS |
支持P/PE功能，符合RFC2547bis协议 |
|
|
ACL |
支持标准和扩展ACL |
|
|
QoS |
支持Diff-Serv QoS |
|
|
SDN |
支持SDN-DC |
|
|
可编程 |
支持多表流水线 |
|
|
VXLAN |
支持VXLAN 网关 |
|
|
无损网络 |
支持RDMA、RoCE v2无损以太网功能 |
|
|
可靠性 |
独立的硬件交换网板设计，实现了控制和转发的真正分离 |
|
|
安全性 |
支持用户分级管理和口令保护 |
|
|
管理和维护 |
支持Telemetry可视化功能 |
|
|
环境温度 |
运行环境温度：0℃～40℃ |
|
|
环境湿度 |
运行环境湿度：5%～95%（非凝结） |
|
UNIS S12600-CR-G系列产品是紫光恒越自主开发的交换路由器产品，用户可以根据实际需求按照机箱、、管理及路由处理板、交换网板、业务单板、电源等几部分进行选购。
表1-2 机箱配置
|
描述 |
数量范围 |
备注 |
|
UNIS S12600-16-CR-G 交换路由器 |
1 |
|
|
UNIS S12600-08-CR-G 交换路由器 |
1 |
|
表1-3 管理及交换路由处理板配置
|
描述 |
数量范围 |
备注 |
|
UNIS12600-CR-G引擎模块 |
1-2 |
S12600-16-CR-G/S12600-08-CR-G通用 |
表1-4 交换网板配置
|
描述 |
数量范围 |
备注 |
|
UNIS12600-16-CR-G引擎模块 |
依据机箱网板槽位数 |
必选 |
|
UNIS12600-08-CR-G引擎模块 |
依据机箱网板槽位数 |
必选 |
表1-5 业务单板配置
|
描述 |
数量范围 |
备注 |
|
48端口万兆以太网光接口模块(SFP+) |
依据机箱线卡槽位数 |
可选 |
|
12端口40G以太网光接口(QSFP+)模块 |
依据机箱线卡槽位数 |
可选 |
|
36端口40G以太网光接口(QSFP+)模块 |
依据机箱线卡槽位数 |
可选 |
|
12端口100G以太网光接口(QSFP28)模块 |
依据机箱线卡槽位数 |
可选 |
|
18端口100G以太网光接口(QSFP28)模块 |
依据机箱线卡槽位数 |
可选 |
|
36端口100G以太网光接口(QSFP28)模块 |
依据机箱线卡槽位数 |
可选 |
|
48端口25G以太网光接口(SFP28)模块 |
依据机箱线卡槽位数 |
可选 |
|
8端口400G以太网光接口(QSFP-DD)模块 |
依据机箱线卡槽位数 |
可选 |
|
16端口400G以太网光接口(QSFP-DD)模块 |
依据机箱线卡槽位数 |
可选 |
请根据要采用的供电方式选择交流或直流电源模块，并根据设备功耗需求配置足够数量的电源模块。
表1-6 电源选购指南
|
描述 |
数量范围 |
备注 |
|
UNIS 交流电源模块3000W |
依据机箱电源槽位数 |
|
|
UNIS 高压直流电源模块3000W |
依据机箱电源槽位数 |
|
|
UNIS 直流电源模块2000W |
依据机箱电源槽位数 |
|
敬告：
紫光恒越技术有限公司将全力检查文字、图片和印刷中的错误，但对于可能出现的疏漏，敬请客户在订购之前向公司确认。产品供货情况和技术规格如有变化，恕不另行通知。
