• 提供超高的性价比，在48端口交换机中集成出色的灵活性、简便性和企业级功能
• 可快速、轻松而经济高效地从24个端口扩展到48个
• 利用UNIS Fabric Vision技术的强大监控、管理和诊断工具来简化管理、延长正常运行时间并降低成本
• 利用UNIS Network Advisor（紫光恒越网络顾问软件）帮助更快速地确定故障位置，简化SAN配置和管理
• 利用UNIS EZSwitchSetup向导简化部署，支持高性能Fabric架构，利用UNISClearLinkD_Port诊断光模块和光纤问题
• 借助冗余、可热插拔组件和平滑的软件升级最大限度地提高可用性/li>

灵活的面向私有云存储、简便易用的企业级SAN交换机

为满足不断增长的业务需求，数据中心正迁移到高度虚拟化的私有云存储环境。这种方法使企业可以整合并简化IT资源， 进而提高业务灵活性并降低采购成本和运营成本。虚拟化同时带来一系列的挑战，数据中心必须适应爆炸性数据增长和虚 拟化工作负载带来的动态变化。要实现这些基于云的架构的全部优势，选择适当的网络是关键。

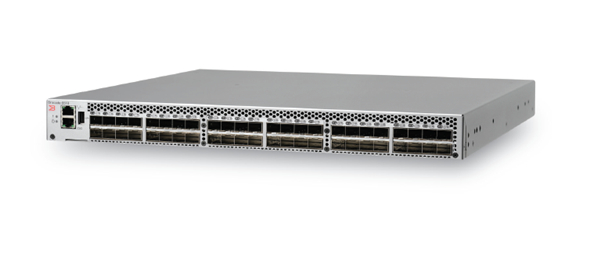

ZiGuangHengYue®UNIS FS6510交换机可提供市场领先的第五代光纤通道技术和支持高度虚拟化环境的先进功能，进而满 足超大规模私有云存储环境的需求。UNIS FS6510设计采用最高的灵活性和可靠性，是一台高性能企业级交换机，可配置 24、36或48个端口。它可以在高效的1U高度支持2、4、8、10或16Gbps的速度。

简化的部署流程和图形化操作界面，使UNIS FS6510更加强大而且简便易用。UNIS FS6510可帮助以低本获得行业领先的存 储区域网络(SAN)技术的优势，同时提供“按需付费”式可扩展性，满足不断发展的存储环境的各种需求

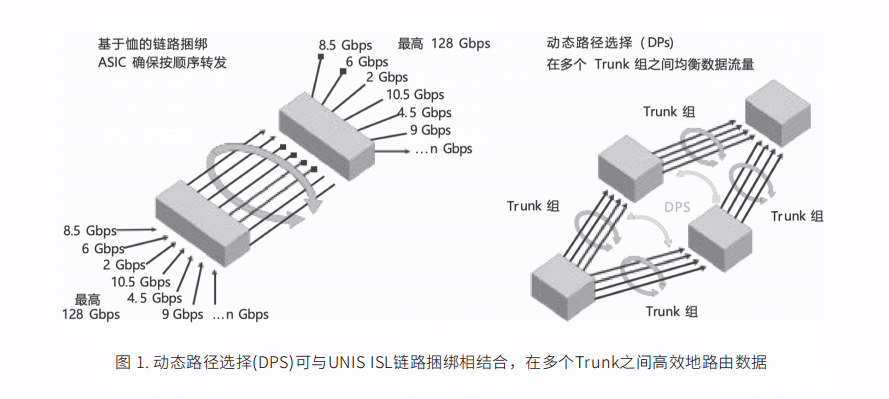

超高的性价比，支持不断增长的SAN工作负载采用第五代光纤通道技术的UNIS FS6510将市场领先的端口交换能力和经济 的交换机设计完美地结合起来，可提供超高的性价比来应对不断增长的SAN工作负载。48个端口可提供总768Gbps的全双 工交换能力；可自动将8个端口捆绑起来，形成128Gbps的交换机互联链路(Inter-Switch Link,ISL)捆绑Exchange-based动 态路径选择(DPS)可以优化全Fabric架构范围的性能，并通过自动将数据路由到网络内最高效的较空闲路径上来实现负载均 衡（见图1）。它可以进一步补充UNIS ISL链路捆绑，在特定配置中提供更有效的负载均衡。

此外，48端口的基本配置易于管理，只占用1U的机架空间而且能耗很低?每Gbps为0.14瓦，每端口为2.3瓦，因此总体 拥有成本(TCO)很低。企业级功能与低成本相结合，与成本相当的同类其它万兆以太网(10GbE)解决方案相比可提供高40% 的性能。

第五代光纤通道技术

第五代光纤通道技术是一种为存储而专门构建的在数据中心经过广泛实践验证的专用网络基础架构， 可提供无与伦比的可靠性、操作简便性和16Gbps性能。采用第五代光纤通道和UNIS Fabric Vision技术 的UNIS FS6510可释放高密度服务器虚拟化、云架构和下一代存储架构的全部潜能。

行业领先的技术，灵活、简单而且简便易用UNIS FS6510在灵活、简单而且简便易用的解决方案中提供行业领先的SAN技术。基本配置包含24个端口，可根据需要最多扩展到48个。除了提供最高的可扩展性之外，UNIS FS6510还可以通过UNIS EZSwitchSetup向导和可简化设置的ClearLink Diagnostic Ports(D_Ports)特性实现轻松部署。为实现最高的灵活性，该交换机外形紧凑，高度1U，深度不足45厘米，提供双向通风选项。 虚拟化私有云存储的有机组成部分UNIS FS6510为当前高度虚拟化的私有云存储环境提供关键组件。它可以简化服务器虚拟化和虚拟桌面基础架构(VDI)管理， 同时满足固态硬盘(SSD)的高吞吐量需求。UNIS FS6510还可以在云环境中通过Virtual Fabrics、服务质量(QoS)和基于Fabric架构的分区特性支持多租户(Multitenancy) 。 UNIS FS6510可支持10Gbps密集波分复用(DWDM)链路、ISL在线传输(In-?ight)数据加密和数据压缩，进而安全地将城域网扩展到虚拟私有云或混合云中。每台UNIS FS6510交换机最支持多达4个8Gbps端口和2个16Gbps端口的ISL数据加密和数据压缩。该交换机还支持自带的数据安全性和加速，从而最大限度地减小部署独立的加速设备来支持远距离扩展的需求。内部容错和企业级RAS特性可帮助最大限度地减少故障停机，来支持关键任务云环境。

UNIS Access Gateway模式

UNIS FS6505-6510可用作功能全面的Fabric架构交换机或UNIS Access Gateway（访问网关），以简化Fabric架构拓扑和异构Fabric架构连接（其默认模式设置是交换机）。UNIS Access Gateway模式利用N_ Port ID Virtualization(NPIV)交换机标准来直接向SAN Fabric架构的核心显示物理服务器和虚拟服务器，这使它对SAN Fabric架构完全透明，可大大减轻网络边缘的管理工作。以UNIS Access Gateway模式运行的UNIS FS6510可以将服务器连接到支持NPIV的UNIS B系列、UNIS M系列或其它SAN Fabric网络。通过UNIS Network Advisor或CLI轻松实现UNIS Access Gateway模式。UNIS Access Gateway模式的主要优势包括：

• 更高的可扩展性，适合大型或快速增长的物理服务器和虚拟服务器环境
• 减少网络边缘的管理工作，因为UNIS Access Gateway不工作在交换机模式，在核心Fabric架构看来是完全透明的
• 支持异构SAN配置，而不减少服务器连接功能

简化的管理和强大的网络分析功能

UNIS Fabric Vision技术提供了一种突破性硬件和软件解决方案，可以简化监控，最大限度地提高网络可用性并大幅度降低成本。UNIS Fabric Vision技术可提供创新的监控、管理和诊断功能，帮助管理员预防故障，防止它们影响到正常运行，帮助企业满足服务水平协议(SLA)要求。

Fabric Vision技术包括：

Monitoring and Alerting Policy Suite(MAPS)：提供简便易用的解决方案，实现预先内置、基于策略的阀值监控和预警。MAPS可主动监控SAN基础架构的健康状况和性能，确保应用正常运行和可用性。利用预先内置的基于规则/策略的模板，MAPS可简化全Fabric架构范围的阀值配置、监控和预警。管理员可以利用通用的规则和策略来一次性配置整个Fabric（或多个Fabric架构），也可以为特定端口或交换机单元定制策略。

Fabric Performance Impact(FPI)Monitoring：利用预先定义的MAPS策略来自动检测并向管理员通知延迟严重级别，并发现可能影响到网络性能的“慢速(slow drain)”设备。该特性使用高级监控功能和直观的MAPS控制面板报告功能来显示各种延迟严重级别，准确地判定导致端口瓶颈的设备或受端口瓶颈影响的设备。

控制面板：提供集成控制面板来显示总体SAN健康视图，以及有关异常状况的详细信息，帮助管理员轻松掌握运行发展趋势，快速定位交换机或Fabric架构中发生的问题。

Configuration and Operational Monitoring Policy Automation Services Suite(COMPASS)：利用自动化交换机和Fabric配置服务来简化部署、确保一致性并提高更大型环境的运行效率。管理员可以配置模板或将现有配置用作模板，在Fabric架构中无缝地部署配置。此外，利用紫光恒越网络顾问软件(UNIS Network Advisor)控制面板中的COMPASS 配置和策略违反监控功能，他们还可以确保设置不会随着时间的推移而发生变化。

UNIS ClearLink诊断：确保第五代光纤通道光模块和线缆的收发光和信号完整性，简化高性能Fabric架构的部署。ClearLink Diagnostic Port (D_Port)是第五代光纤通道平台提供的一种高级功能。

Flow Vision：帮助管理员识别、监控并分析特定应用数据流，以简化故障排除，最大限度地提高性能，避免拥塞，优化资源利用。Flow Vision包括：

• Flow Monitor：提供对Fabric架构内流量的全面可视性，包括自动识别流量并平滑地监控流量性能的功能。管理员可以监控从特定主机发往多个目标/LUN、从多个主机到一个目标/LUN或特定ISL中的所有流量。此外，它们可以对特定类型的帧进行LUN级监控，发现会影响应用性能的资源争用或拥塞。
• Flow Generator：提供一种内置的流量生成器(tra?c generator)，用于预先测试和验证数据中心基础架构?包括路由验证和光模块、线缆、端口、后端连接及ISL的完整性，在部署应用之前确保可靠性。

• 转发纠错(FEC)：能够恢复在ISL上发生的字节错误，增强传输可靠性和性能。
• Bu?er信用丢失侦测和恢复(Credit Loss Recovery)：帮助避免Bu?er信用丢失导致的性能降低和拥塞。
•

注意 ：UNIS FS6510的UNIS Access Gateway模式仅在48端口配置中受支持

UNIS NETWORK ADVISOR（紫光恒越网络顾问软件）

UNIS Network Advisor（紫光恒越网络顾问软件）可简化第五代光纤通道管理， 帮助用户积极主动地诊断并排除故障，最大限度地延长正常运行时间，提高运营效率并降低成本。内置向导界面，允许将Fabric架构、交换机和端口作为一个设备组进行管理，进而大幅度缩短部署和配置时间。定制的控制面板可以通过图形显示性能和健康状况数据，包括通过UNIS Fabric Vision技术捕获的所有数据。为加快故障排除工作，管理员可以使用控制面板回放功能来快速查看过去发生的事件，并确定Fabric中出现的故障。此外，显示面板和报告还可以灵活配置，只显示最相关的数据，使管理员可以更高效地为各种操作分配优先级，确保出色的网络性能。

UNIS FABRIC VISION技术

UNIS Fabric Vision技术是对第五代光纤通道的扩展，可提供无与伦比的存储网络监控能力和可视性，利用强大的内置监控、管理和诊断工具帮助企业：

简化监控：

• 只需轻轻一点，即可利用超过15年的SAN最佳实践经验，借助预先定义的基于阀值的规则、操作和策略简化监控解决方案部署
• 利用浏览器方式访问深入分析功能的控制面板，获得对网络健康状况和性能的直观报告

提高可用性：

• 利用主动监控和高级分析工具 ，在故障影响到正常运行之前排除故障，避免50%的常见网络故障
• 利用直观的报告、趋势分析和集成操作，在应用性能受到影响之前发现热点(hot spots)并自动缓解网络故障

大幅度降低成本：

• 利用可在实际投产前验证网络健康状况、可靠性和性能的自动化测试和诊断工具，消除近50%的维护成本
• 通过内置监控和诊断功能，消除对昂贵的第三方工具的需求，节约数百万美元的资本支出(CapEx)

紫光恒越全球服务

UNIS Global Services（紫光恒越全球服务）有着全面的专业技术来帮助企业构建可扩展而且高效的云基础架构。利用15年的存储、网络连接和虚拟化经验，紫光恒越全球服务可提供全球一流的专业服务、技术支持、网络监控和培训服务，帮助企业最有效地利用他们对紫光恒越产品的投资， 加快新技术部署并优化网络基础架构的性能。

最大限度地利用投资

为了帮助客户最有效地利用技术投资，紫光恒越及其合作伙伴可提供全面的解决方案，包括专业服务、技术支持和培训。若欲了解更详尽信息， 请联系紫光恒越销售合作伙伴或访问：www.unisyue.com。
